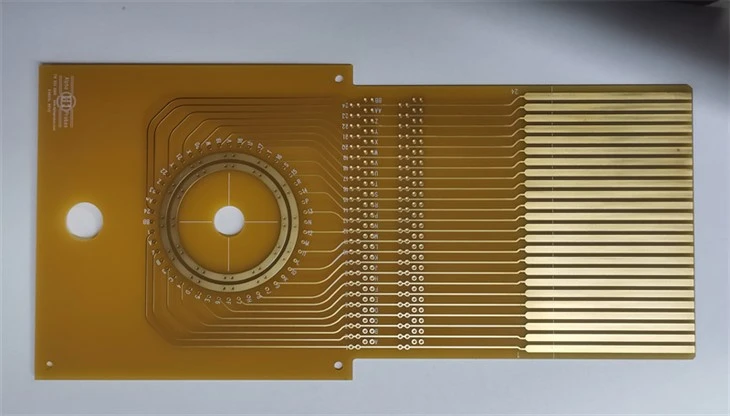

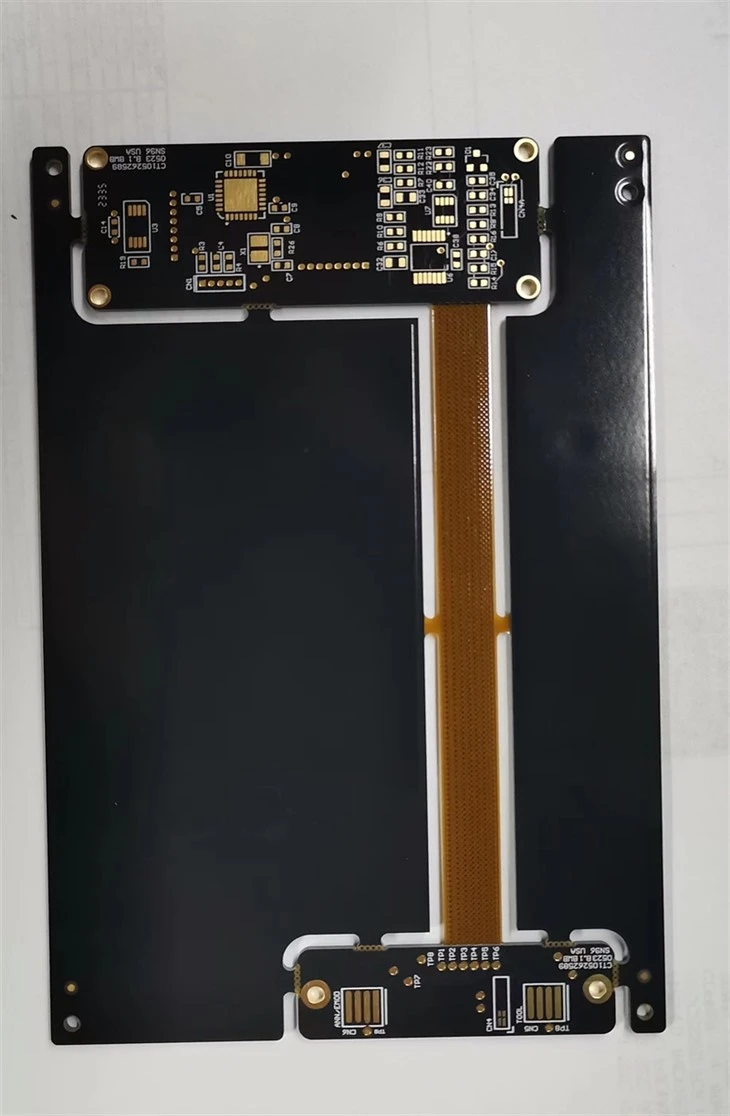

Høj - temperaturpolyimid PCB

Høj - temperaturpolyimid PCB er et specialiseret trykt kredsløbskort ved hjælp af polyimid (PI) som substratmateriale. Dens definerende kapacitet er at opretholde elektrisk og mekanisk stabilitet under ekstreme temperaturer (typisk - 269 grad til +260 grad kontinuerlig drift, med kort - term tolerance over 400 grader). De vigtigste egenskaber inkluderer enestående kemisk resistens, høj dielektrisk styrke, lav koefficient for termisk ekspansion (CTE) og overlegen fleksibilitet. Disse PCB er kritiske for høj - pålidelighed, termisk - chok - resistente anvendelser såsom rumfart, militær elektronik, bilmotorstyring, høje temperatursensorer og medicinske implantater.

Send forespørgsel

Produktegenskaber

Polyimid PCB får deres evner fra imidringmolekylstruktur (- co - n - co -), der muliggør:

Ekstrem termisk stabilitet

Driftsområde **: - 269 grad \\ ~ +260 grad (kontinuerlig), 400 graders kort - term (f.eks. Aerospace-genindrejse)
Decomposition Temp.: >500 grader (vs. FR-4's \\ ~ 300 grad), ingen giftig udgasning

Ultra - Lav CTE

Driftsområde: - 269 grad \\ ~ +260 grad (kontinuerlig), 400 graders kort - term (f.eks. Aerospace-genindrejse)
Decomposition Temp.: >500 grader (vs. FR-4's \\ ~ 300 grad), ingen giftig udgasning

Intrinsisk fleksibilitet og træthedsmodstand

Dynamic flex cycles >1 million (bøjningsradius<0.5mm)
Tensile strength >230 MPa (FR - 4: 120 MPa), ideel til stiv-flex design

Kemisk/miljømæssig modstand

Modstands syrer, alkalier, brændstoffer, opløsningsmidler (f.eks. Aerospace hydraulik)
Fugtabsorption<0.8%, insulation resistance >10¹² ω i fugtighed

Elektrisk og sikkerhedsydelse

DK 3.4@1GHz (FR-4: 4.5), lavt signaltab ved høje frekvenser
UL 94 V-0 flame rating, oxygen index >40 (FR-4: \\ ~ 30)

Produktapplikationsfelt

Polyimide PCBS udmærker sig i ekstrem - miljøapplikationer gennem uovertruffen termisk stabilitet og pålidelighed:

Aerospace & Space Electronics

- raketmotorstyringssystemer, satellit -nyttelast
- Termiske styringsmoduler (vedvarende -269 grad til +250 grad)

Automotive High - temp -systemer

- Internal combustion engine ECUs (>200 grader nær motorblok)
- EV batteristyringssystemer (høj - spændingsisolering)

Implantable/ steriliserbare medicinske udstyr

- pacemaker kredsløb, neurale implantater (biokompatibilitet)
- endoskopkontrollere (overlevende gentaget 135 graders autoklavering)

Industrielle ekstreme miljøer

- Olieraffinaderisensorunderlag (260 grader + kemisk eksponering)
- atomreaktorovervågningskredsløb (strålingsmodstand)

Militære og forsvarssystemer

- Missile Guidance Electronics (termisk chok/vibrationsbevis)
- Armored Vehicle Fire - Kontrolcomputere (støv/olie/varmebestandig)

Høj - frekvens/ flex hybrid elektronik

- 5 g mmwave antennesubstrater (lav DK/DF + dimensionel stabilitet)
- sammenfoldelig enhed stiv - flex -tavler (100k+ bøjningscykler)
