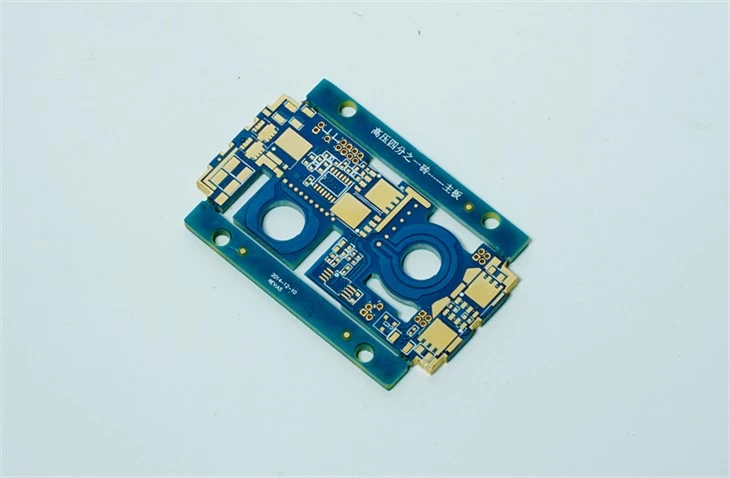

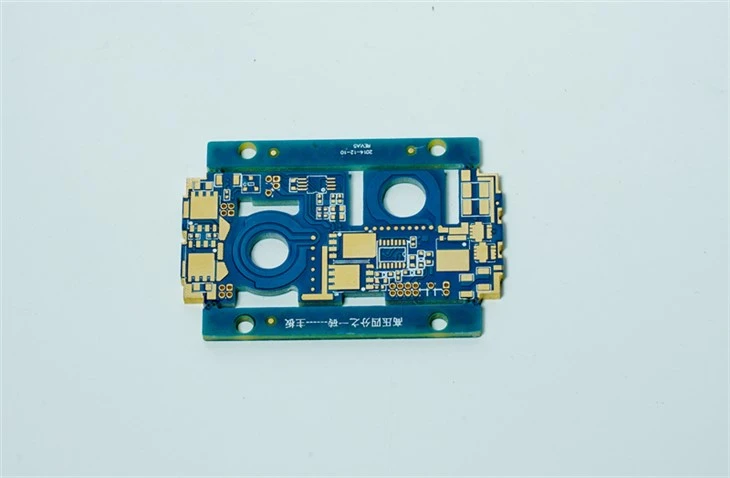

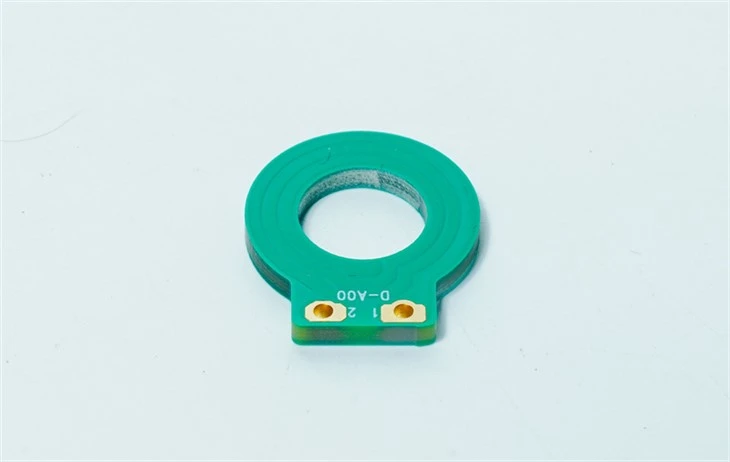

Tung kobber PCB

En tung kobber -PCB er et trykt kredsløbskort, hvor det ledende lag (typisk kobberfolie) er markant tykkere end for standard PCB'er. Standard PCB'er har typisk kobbervægte, der spænder fra 0,5 oz/ft² (ca. . 17.5 µm eller 0,7 mil) til 2 oz/ft² (ca. . 70 µm eller 2,8 mil). Tunge kobber PCB henviser generelt til plader med kobbervægte, der starter fra 3 oz/ft² (ca. . 105 µm) og derover. Ekstreme eller ultra tunge kobber -PCB kan henvise til vægte på 10 oz/ft² (ca. . 350 µm) eller endda højere (f.eks. 20 oz/ft² eller 700 um). Fremstilling af tunge kobber -PCB'er kræver specialiserede ætsnings- og pletteringsprocesser, da standardmetoder kæmper for at håndtere det tykke kobber, mens de opretholder præcision for fine funktioner.
Kerneværdien af tunge kobber -PCB ligger i deres ekstraordinære strøm - bæreevne og termiske styringskapaciteter, suppleret med øget mekanisk styrke. Dette gør dem til det ideelle valg til høj - strøm, høj - strøm og høj- pålidelighedsapplikationer. Selvom de har højere produktionsomkostninger og mere komplekse processer, er de ydelser og pålidelighedsfordele, de giver i applikationer, der beskæftiger sig med ekstreme elektriske eller termiske belastninger, ofte uundværlige.

Send forespørgsel

Produktegenskaber

Markant øget kobbertykkelse

Område: Kobbervægt større end eller lig med 3 oz/ft² (105 μm), med ekstrem tungt kobber, der når 10 ~ 20 oz/ft² (350 ~ 700 μm) eller højere.
Sammenligning: overstiger langt standard PCB (typisk 0,5 ~ 2 oz/ft²).

Høj strøm - bæreevne

Karakteristika:
Nedsat modstand via større lederkors - sektioner, minimering \\ (i^2r \\) tab.
Eksempel: En 3 oz kobberspor (1 mm bredde) bærer 15 ~ 20a vs . 3 ~ 5a for 1 oz.
Fordel: Kritisk for høj - kraftsystemer (f.eks. Kraftkonvertere, motordrev) uden overophedning.

Overlegen termisk styring

Karakteristika:
Kobberens termiske ledningsevne (401 W/(M · K)) muliggør integreret varmespredning.
Dissiper varme gennem fly og udpladet gennem - huller (PTH), hvilket reducerer hotspots med 30%~ 50%.
Fordel: Forbedrer pålideligheden af effektkomponenter (f.eks. IGBTS) med færre eksterne kølelegemer.

Forbedret mekanisk robusthed

Karakteristika:
Forstærket via vægge (udpladet kobber op til 10 × tykkere) modstår termisk cykelspænding.
Understøtter tunge komponenter (transformere, kondensatorer) med forbedret vibrationsmodstand.
Fordel: udvider PCB -levetid i bil-/industrielle applikationer.

Designintegrationsevne

Karakteristika:
Mixed copper weights: Combine fine traces (≤10 mil) and high-current copper zones (>100 mil) på et bord.
3D kobberstrukturer: belagte kobbersøjler/indlejrede kølelegemer til termisk/elektrisk optimering.
Fordel: forenkler integration af effekt+kontrolkredsløb (f.eks. Alle - i - en strømforsyning PCB).

Specialiserede fremstillingsprocesser

Nøgleteknikker:
Differential ætsning: laserablation + kemisk ætsning for at kontrollere underskæring (vedligeholdelse af sporintegritet).
Step plating: Multi-layer deposition for ultra-thick copper (>20 oz).
Udfordring: koster 30% ~ 100% højere end standard PCB, hvilket kræver avanceret udstyr.

Produktapplikationsfelt

Strømkonverteringssystemer

Strømforsyninger:
- High-density server PSUs (>1000W), industrielle AC/DC -konvertere
- UPS Power Buses & Inverter Modules
Kant: håndtag 200a+ strøm med<3% voltage drop, 40% better heat dissipation

Vedvarende energi og opbevaring

Sol/vind:
- PV -inverter MPPT -kredsløb (tåler 600–1500V DC input)
- vindmølle -konvertermoduler
EV -systemer:
- på - Board Chargers (OBC), BMS Master Boards
- trækkraft invertere til e - drev (300–800V systemer)
Kant: Stabil drift ved 105 grader +, udvider produktets levetid

Industriel automatisering

Motorstyring:
- Servo -drev til industrielle robotter, VFD -kraftfaser
- Høj - Aktuelle controllere til injektionsstøbning/ værktøjsmaskiner
Svejseudstyr:
- Arc Welder Power Modules (500A Pulse Current)
Kant: Modstår vibrationer, reducerer termiske fejl med 30%

Transport og rumfart

Jernbanetransit:
- High - Speed Train Traction Converters, hjælpestoffer
Rumfart:
- Aircraft Engine Control Systems, Radar Power Supplies
- Satellit Power Distribution Units (PDU)
Edge: Overholder Mil - STD -810G -chokstandarder, fungerer på -55 grader ~ 125 grad

Medicinsk & forsvar

Medicinsk udstyr:
- MR -gradientforstærkere, x - Ray Generator HV -kredsløb
Forsvarsudstyr:
- Militært køretøj E - drev, Naval Radar Power Systems
- High - Energy Laser Weapon Power Modules
Kant: Ultra - Høj pålidelighed (MTBF> 100K timer), EMI -afskærmning
